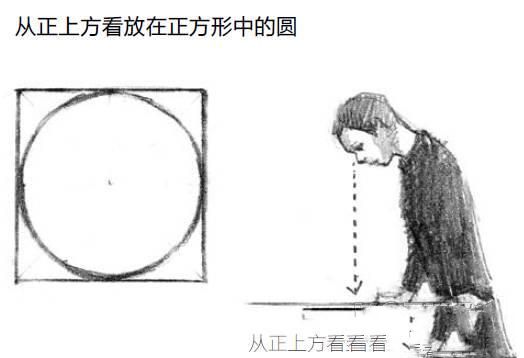

试着在正方形里画圆:

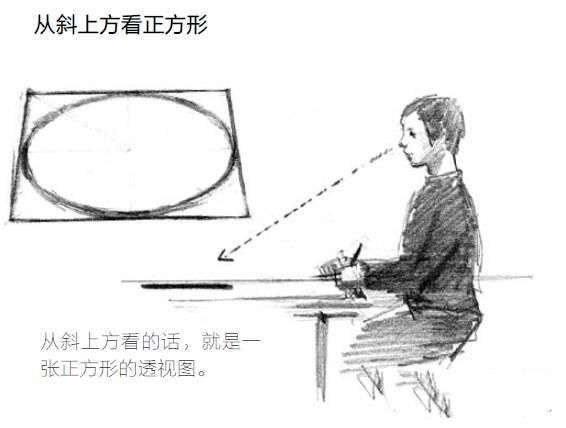

从斜上方看正方形的话,靠里头的边看起来比较短。同时,两侧的垂直线看起来也是短和倾斜的。我们把这个叫做"远近方向的透视图"。假想在这样的正方形中把圆放进去,那么它自然就成了椭圆。
带有透视感的椭圆

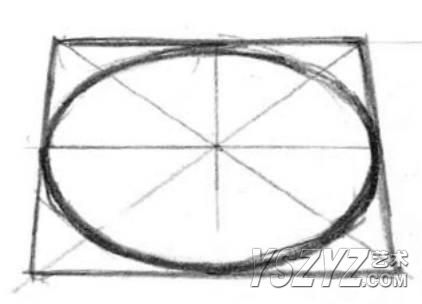

给带有透视感的正方形取对角线的话,两侧边上的中心线会偏离中心点。

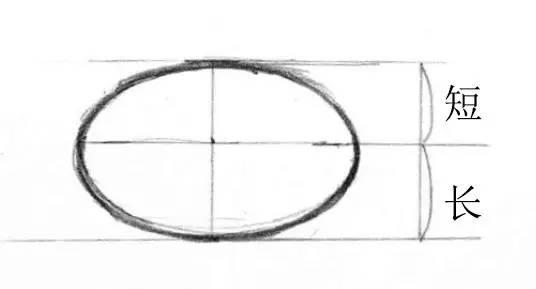

同样,椭圆的中心也会错位。这就是正确的椭圆。
正确

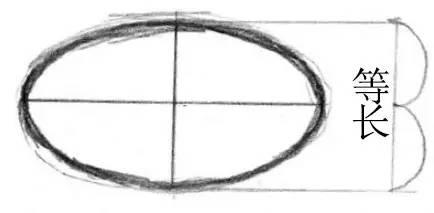

由于是透视图,所以这个椭圆就是错误的。
错误
大盘子的椭圆的画法:
盘子的椭圆看起来有多窄呢?在长方形上假定一个透视图,这样就能直截了当地取形了。

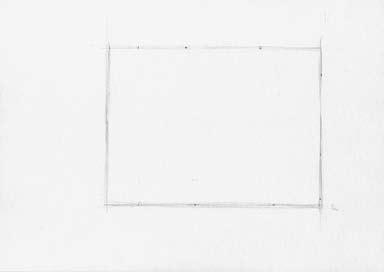

1、测量一下长宽的比例,画出这个比例的长方形。

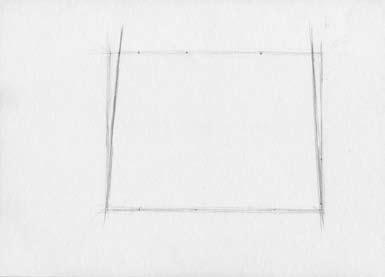

2、画出具有透视感的梯形。里面看起来比较窄,让两边缩进去一些。

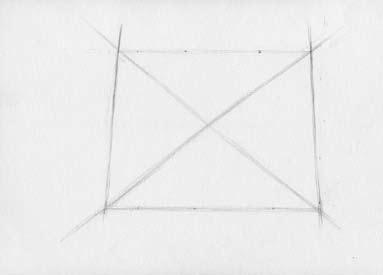

3、给梯形取对角线,找到中心。对角线的交点就是椭圆的中心。

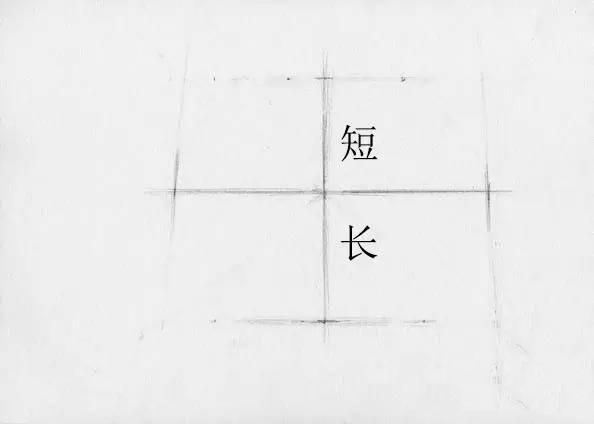

4、画出十字线,让垂直线稍稍从两侧延伸出来些。
5、画好椭圆后,把多余的线擦掉。这个时候,十字线仍然要留着。
